BH-0.66 Series III nuvarande transformatorer är utformade för att möta kraven från moderna elektriska system, vilket ger korrekt och tillförlitlig strömmätning för ett brett spektrum av applikationer. Dessa transformatorer är byggda med precision och hållbarhet i åtanke, vilket säkerställer långsiktig prestanda i olika miljöer.
. Hög noggrannhet: BH-0.66 Series III erbjuder exceptionell noggrannhet, vilket säkerställer exakt strömmätning för både industriella och kommersiella applikationer.
. Kompakt design: Med en kompakt och lätt design är dessa transformatorer enkla att installera och integreras i befintliga system utan att ta mycket utrymme.
. BRH-0.66 Series III är mångsidig och anpassningsbar för olika behov.
. Robust konstruktion: Byggt med högkvalitativa material är dessa transformatorer resistenta mot miljöfaktorer som fuktighet, temperaturfluktuationer och mekanisk stress, vilket säkerställer tillförlitlig drift över tid.
. Överensstämmelse med standarder: BH-0.66 Series III uppfyller internationella standarder, vilket garanterar säkerhet och resultat i enlighet med branschregler.
Rektangulärt (vertikalt) fönster för att passa enstaka eller flera busstänger, särskilt vertikala busstång.

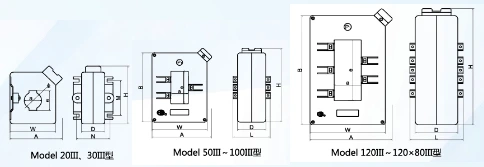

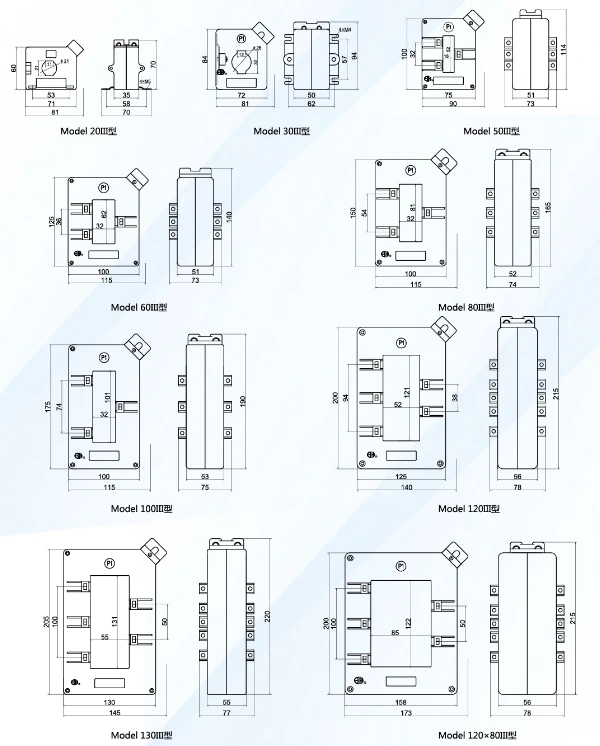

| Modell | Konturdimension (mm) | Window Dirrersion (MM) | IRCTR Btioral Dimendon (MM) | Installationsmetod | ||||||||
| A | W | H | B | D | E | a | c | Φ | M | N | ||
| 209 Clerf | 81 | 71 | 70 | 60 | 35 | 11 | 21 | 21 | 53 | 57 | J | |
| 30iii | 81 | 72 | 94 | 84 | 50 | 12 | 32 | 26 | 57 | 59 | K | |
| 50iii | 90 | 75 | 114 | 100 | 51 | 73 | 16 | 52 | D | |||
| 60 | 115 | 100 | 140 | 125 | 51 | 73 | 32 | 62 | D | |||
| 80ium | 115 | 100 | 165 | 150 | 52 | 74 | 32 | 81 | D | |||
| 100iii | 115 | 100 | 190 | 175 | 53 | 75 | 32 | 101 | D | |||
| 120iii | 140 | 125 | 215 | 200 | 56 | 78 | 52 | 121 | D | |||
| 130iii | 145 | 130 | 220 | 205 | 55 | 77 | 55 | 131 | D | |||
| 120x80iii | 173 | 158 | 215 | 200 | 56 | 78 | 85 | 122 | D | |||
| Modell | 209 Clerf | 30iii | 50iii | 60 | 80ium | 100iii | 120iii | 130iii | 120x80iii | |
| Kabeldiameter | Φ21 | Φ26 | ||||||||
| Max bushar storlek/antal | 20x10/1 | 30x10/1 | 50x10/1 | 60x10/1-2 | 80x10/1-2 | 100x10/1-2 | 120x10/2-3 | 130x10/2-3 | 120x10/2-5 | |
| Noggrannhetsklass | 0,5 1 | 0.2 0,5 | 02 0,5 | 0.2 0,5 | 0.2 0,5 | 0.2 0,5 | 02 0,5 | 0.2 0,5 | 02 0,5 | |
| Primärström/sekundär Ström (a) |
Klassad börda (VA) | |||||||||
| 75 | 5 | 25 | ||||||||
| 100 | 25 | 2.5 | ||||||||
| 150 | 25 5 | 5 | ||||||||
| 200 | 5 10 | 10 | ||||||||
| 250 | 5 10 | 10 | 5 | |||||||
| 300 | 5 10 | 5 | 5 | |||||||
| 400 | 5 10 | 5 | 5 | 5 | ||||||
| 500 | 5 10 | 10 | 10 | 10 | 10 | |||||
| 600 | 5 10 | 5 10 | 10 | 10 | 10 | 10 | ||||
| 750 (800) | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 10 | |||
| 1000 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | |||
| 1200 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
| 1500 (1600) | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
| 2000 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
| 2500 | 30 40 | 30 40 | 30 40 | 30 40 | 30 40 | |||||
| 3000 | 30 40 | 30 40 | 30 40 | 30 40 | 30 40 | |||||
| 4000 | 30 40 | 30 40 | 30 40 | 30 40 | ||||||
| 5000 | 30 40 | 30 40 | 30 40 | |||||||
| 6000 | 30 40 | |||||||||
