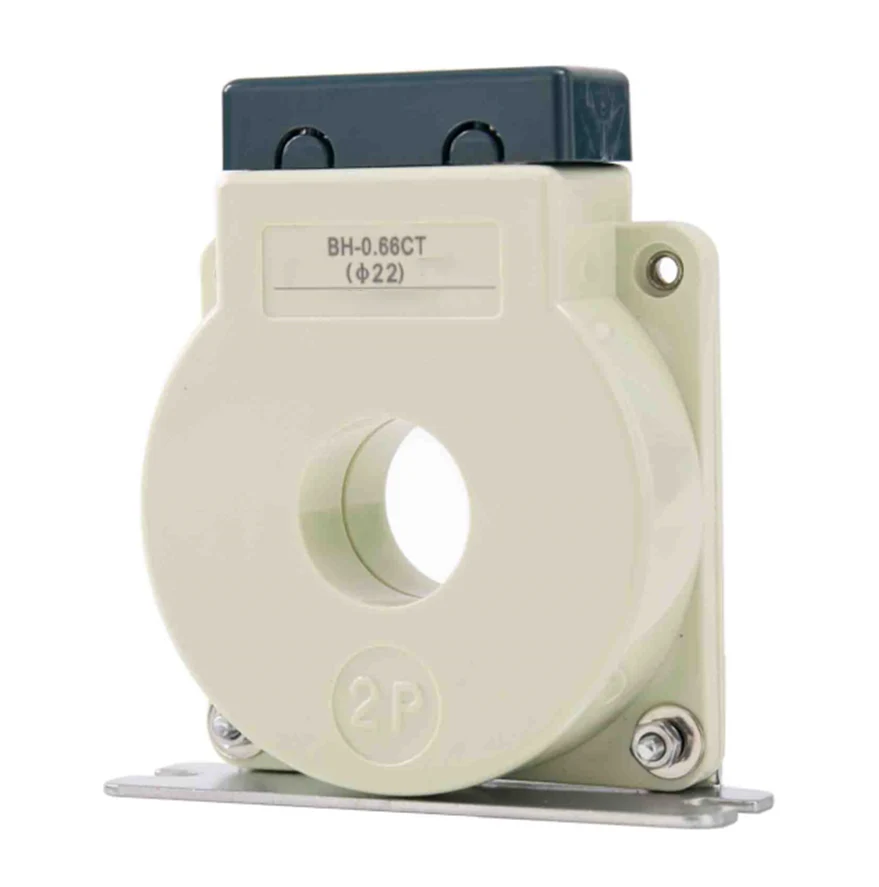

BH-0.66 Series V nuvarande transformatorer är utformade för exakt strömmätning och övervakning i elektriska system med låg spänning. Dessa transformatorer används allmänt inom energihantering, kraftfördelning och industriella tillämpningar, vilket säkerställer pålitlig och korrekt prestanda.
. Hög noggrannhet: BH-0.66 Series V erbjuder exceptionell mätnoggrannhet och uppfyller internationella standarder för nuvarande transformatorer.
. Kompakt design: Dess kompakta och lätta konstruktion möjliggör enkel installation i begränsade utrymmen.
. Brett strömområde: Lämplig för ett brett spektrum av aktuella mätningar, vilket gör det mångsidigt för olika applikationer.
. Hållbar konstruktion: Byggt med högkvalitativa material, vilket säkerställer långsiktig tillförlitlighet och motstånd mot miljöfaktorer.
. Säkerhetsöverensstämmelse: följer relevanta säkerhets- och prestationsstandarder, vilket ger sinnesfrid i kritiska tillämpningar.
• Energihanteringssystem
• Power Distribution Networks
• Industrial Automation
• Förnybara energisystem
Tekniska specifikationer:
• Nominell spänning: 0,66 kV
• Frekvens: 50/60 Hz
• Noggrannhetsklass: 0,5, 1.0
• Isoleringsnivå: 3 KV
• Driftstemperatur: -25 ° C till +70 ° C
Rund fönster, med fönster sex från φ15 tillφ130.fitsingle och flera kablar. Användsligt används för instrumentering och mätning. Flame retardant PC -höljet. Multiple val av externalDesign för att uppfylla speciella specialkrav.

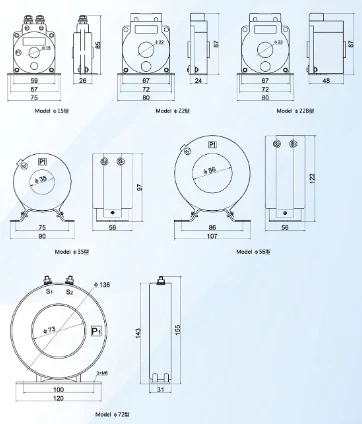

| Modell | Konturdimension (mm) | Fönsterdimension (mm) | Instalationsdimension (mm) | Installationsmetod | ||
| W | H | D | Φ | M | ||
| Φ15 | 59 | 85 | 26 | 15 | I | |
| Φ22 | 67 | 87 | 24 | 22 | 72 | H |
| φ22b | 67 | 87 | 48 | 22 | 72 | H |
| Φ 35 | 90 | 97 | 56 | 35 | 75 | H |
| Φ56 | 107 | 122 | 56 | 56 | 86 | H |
| Φ72 | 120 | 155 | 31 | 73 | 100 | H |
| Modell | Φ15 | Φ22 | φ22b | Φ35 | Φ56 | Φ72 | |
| Kabeldiameter | Φ15 | Φ22 | Φ22 | Φ35 | Φ56 | Φ73 | |
| Noggrannhetsklass | 0,5 1 | 0,5 1 | 0.2 0,5 1 | 02 0,5 1 | 0.2 0,5 | 0.2 0,5 | |
| Primärström/sekundär Ström (a) |
Klassad börda (VA) | ||||||
| 50 | 5 | 2.5 | |||||
| 60 | 25 | ||||||
| 75 | 25 | 2.5 | 25 | ||||
| 100 | 25 | 25 | 2.5 5 | 25 | |||
| 150 | 25 | 2.5 5 | 5 75 | 25 5 | |||
| 200 | 25 | 5 | 10 | 5 | |||
| 250 | 5 | 10 | 5 | 5 | |||
| 300 | 5 10 | 5 15 | 5 | 5 | |||
| 400 | 5 10 | 5 15 | 5 | 5 | |||
| 500 | 10 | 10 | 5 | ||||
| 600 | 10 | 10 | 5 | ||||
| 750 | 5 10 | 5 10 | |||||
| 1000 | 15 | 10 | |||||
| 1200 | 15 | ||||||
