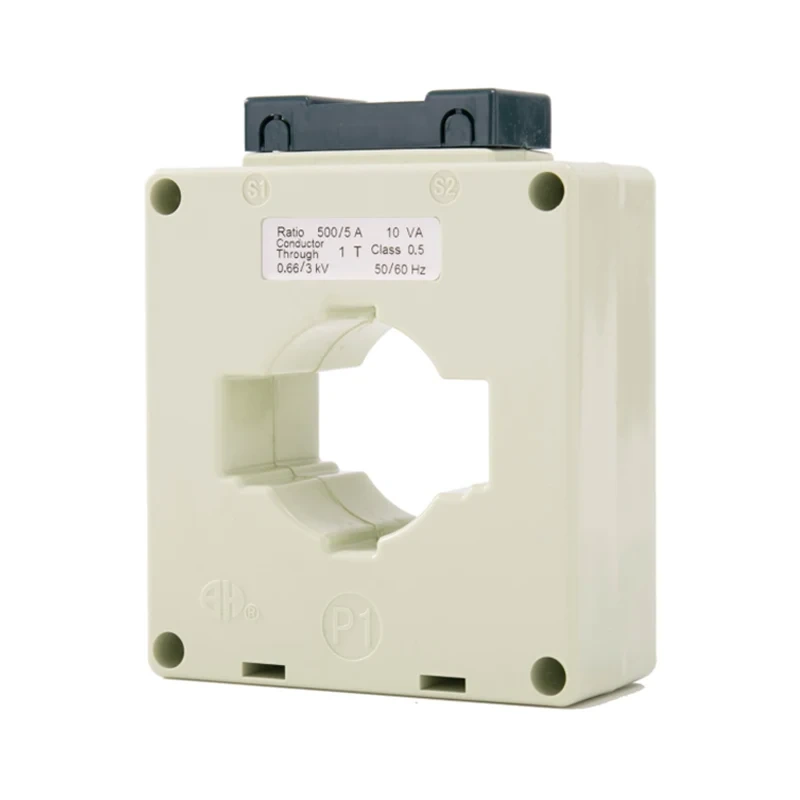

BH-0.66 Serie I nuvarande transformatorer
  • BH-0.66 Serie I nuvarande transformatorerBH-0.66 Serie I nuvarande transformatorer

BH-0.66 Serie I nuvarande transformatorer

Sehnaider Electric välkomnar dig varmt att köpa BH-0.66 Series I nuvarande transformatorer från vår fabrik. Våra produkter är CE -certifierade och har för närvarande en stor mängd fabriksinventar. Vi kommer att ge dig bra service och fabriksrabatterade priser.

BH-0.66-serien I nuvarande transformatorer är precisionsinstrument utformade för exakt mätning och övervakning av elektriska strömmar i olika industriella tillämpningar. Dessa nuvarande transformatorer är byggda med högkvalitativa material och avancerad teknik för att säkerställa tillförlitlig prestanda och långsiktig hållbarhet.



Drag:

. Hög noggrannhet: BH-0.66-serien I nuvarande transformatorer erbjuder hög noggrannhet vid aktuell mätning, vilket gör dem lämpliga för kritiska tillämpningar där precision är väsentlig.

. Brett applikationsintervall: Dessa nuvarande transformatorer kan användas i ett brett utbud av industriella inställningar, inklusive kraftfördelning, energihantering och övervakning av utrustning.

. Kompakt design: Den kompakta designen av BH-0.66-serien I nuvarande transformatorer möjliggör enkel installation i trånga utrymmen utan att kompromissa med prestanda.

. Robust konstruktion: Byggt för att motstå hårda driftsförhållanden är dessa nuvarande transformatorer hållbara och tillförlitliga även i utmanande miljöer.

. Enkel integration: BH-0.66-serien I nuvarande transformatorer är utformade för enkel integration i befintliga elektriska system, vilket gör dem idealiska för eftermontering eller uppgradering av projekt.


Rectangular shape with stepped window to fit bus bar as well as single or multicables.main applications are metering and instrumentation,Filled with epoxy resin inside casing.Full,complete ratio range with six sizes for more application choices.With its enhanced burden feature,30x30Israted burden is able to reach 5 to 10VA with the primary current lower fhan 100A,when the turns of the cable going through the core are 2 to 3.

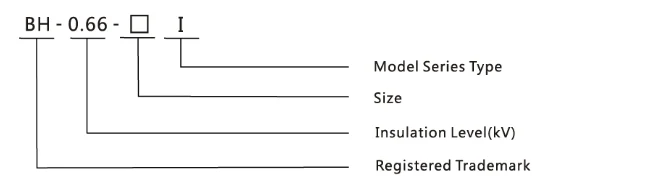

Modellimplikation

BH-0.66 Series I Current Transformers

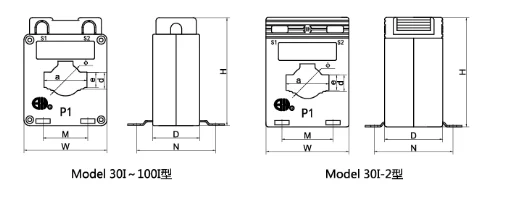

Specifikationer och dimensioner


Modell
Konturdimension (mm) Fönsterdimension (mm) Installationsdimension (mm) Installationsmetod
W H D a e d Φ A B
M N M N
30i 60 78 34 31 11 12 23 32 58 40 57 En B c e
30x30i 75 98 47.5 31 10.5 21 45 58 52 66 En B e
40i 75 98 43.5 42 11 13 30.5 45 58 52 66 A B C E
60i 102 125 46 62 21 23 45 42 58 50 69 A B C E
80i 118 138 45 81.5 10.5 30 52 60 58 A B E
100i 146 154 45 101 10.5 31.5 62 80 58 A B E
30-2 60 79.5 42.5 31 11 12 23 37 58 45 64 A B E

BH-0.66 Series I Current Transformers

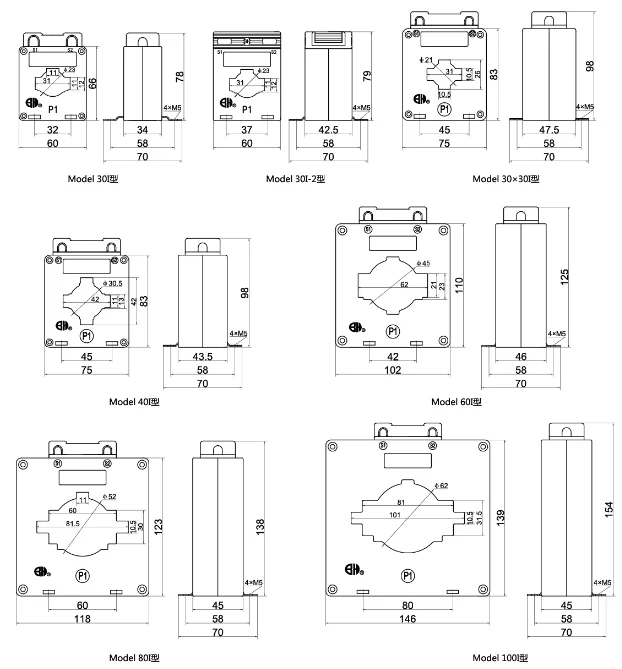

Diagram

BH-0.66 Series I Current Transformers



Tekniska parametrar

Modell 30i 30x30i 40i 60i 80i 100i 30-2
Kabeldiameter Φ23 Φ21 Φ30.5 Φ45 Φ52 Φ62 Φ23
Max bushar storlek/antal 30x10/1 30x10/1 40x10 / 1 60x10/1
60x6/1-2
80x10/1
60x10/1-2
100x10/1
80x10/1-2
30x10/1
Noggrannhetsklass 0,5 1 0,5 1 0,5 1 0.2 0,5 0.2 0,5 0.2 0,5 0,2s 0,5 1
Primärström/sekundär
Ström (a)
Klassad börda (VA)
15 5 25 (5) 25 (4) 2.5 (5)
20 25 (4) 25 (3) 2.5 (4)
25 25 (3) 25 (2) 2.5 (3)
30 25 (3) 25 (2) 2.5 (3)
40 25 (2) 25 (2) 2.5 (2)
50 25 (2) 2.5 2.5 (2)
60 25 (2) 2.5 2.5 (2) 2.5
75 2.5 25 5 2.5 2.5
100 2.5 25 5 2.5 2.5
150 2.5 5 10 5 25 2.5
200 5 10 15 5 5 5
250 5 15 20 5 5 5
300 5 20 5 5 5 5
400 5 20 5 5 5 5
500 10 5 10 10
600 10 5 10 5 10
750 (800) 10 5 10 5 10 5 10
1000 15 20 15 20 15 20
1200 (1250) 20 20 20
1500 20 20 20
2000 20 20 20
2500 30 30
3000 30
