BH-0.66-serien ⅱ Aktuella transformatorer är utformade för att exakt mäta och omvandla höga strömmar till standardiserade värden för övervaknings- och kontrolländamål. Med avancerad teknik och precisionsteknik erbjuder dessa nuvarande transformatorer tillförlitliga prestanda och hållbarhet i olika industriella applikationer.
. Hög noggrannhet: BH-0.66-serien ⅱ Aktuella transformatorer ger exakta mätningar med hög noggrannhet.
. Bred tillämpning: Lämplig för användning i ett brett utbud av industriella inställningar, inklusive kraftdistribution, energihantering och övervakning av utrustning.
. Enkel installation: Utformad för enkel installation och integration i befintliga system, vilket minskar driftstopp och underhållskostnader.
. Robust konstruktion: Byggt för att motstå hårda driftsförhållanden och säkerställa långsiktig prestanda.
. Överensstämmelse: Uppfyller internationella standarder för kvalitet och säkerhet, vilket säkerställer efterlevnad av branschregler.

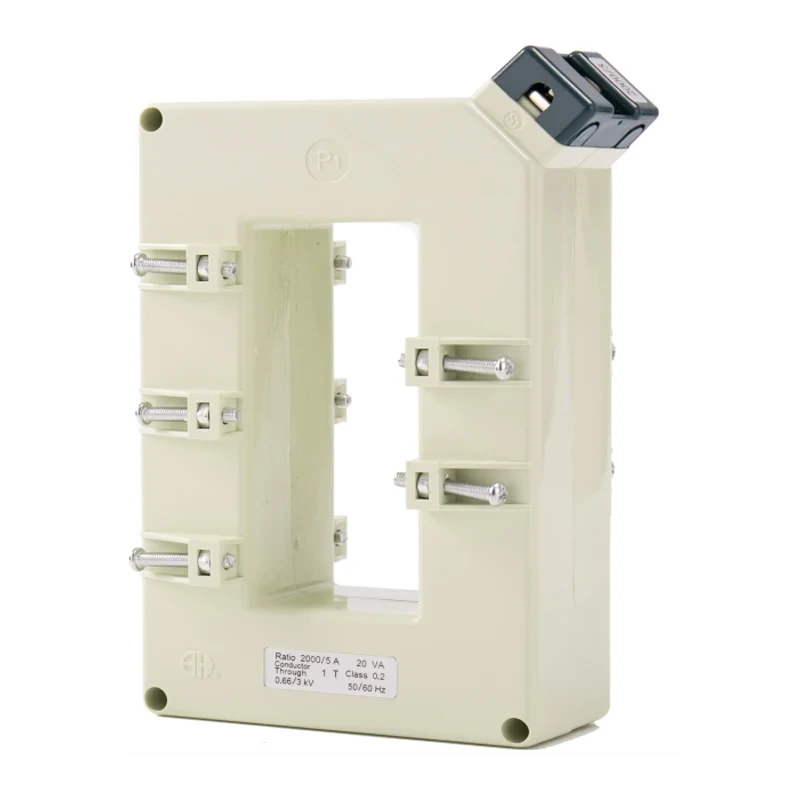

Rektangulärt (horisontellt) fönster för att passa flera busstänger såväl som kablar. Huvudsakligen används för instrumentering och mätning, fylld med epoxiharts i höljet. Har fjorton storlekar med ett brett förhållandesintervall. Window -dimensioner kan justeras för att uppfylla olika kund
krav.

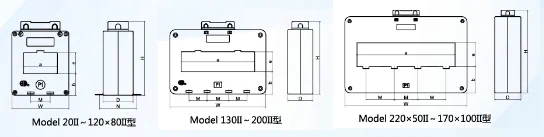

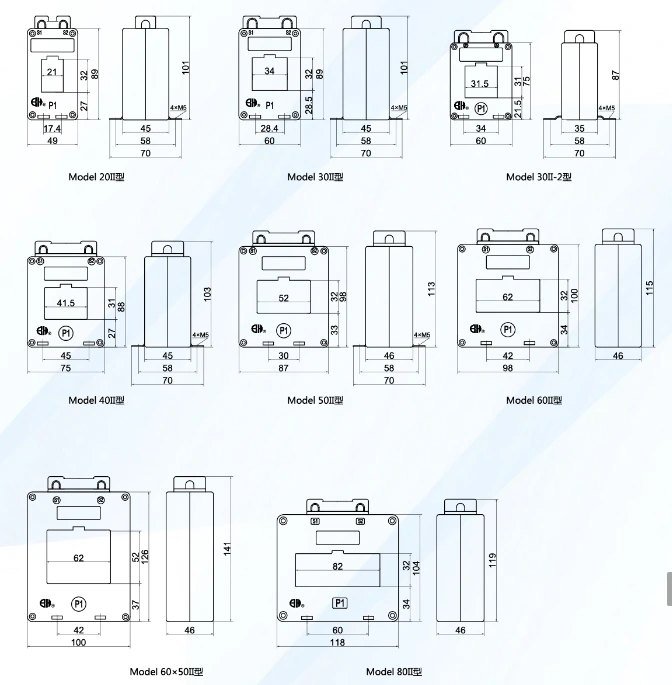

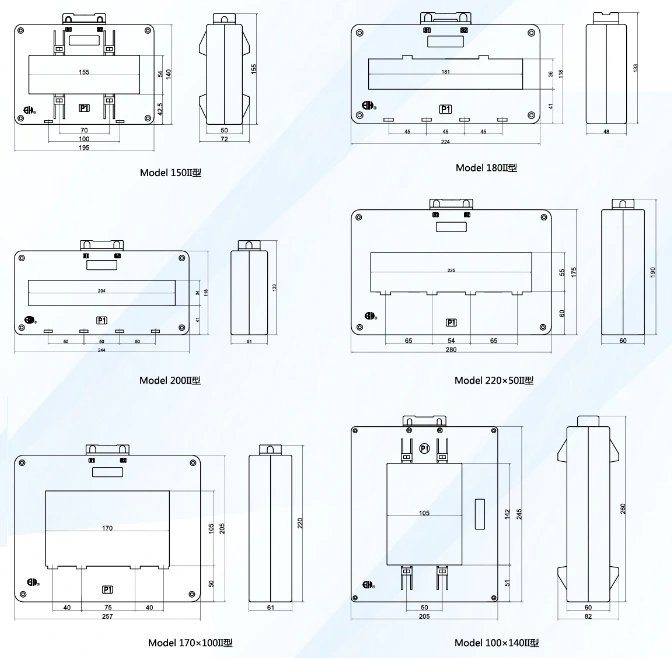

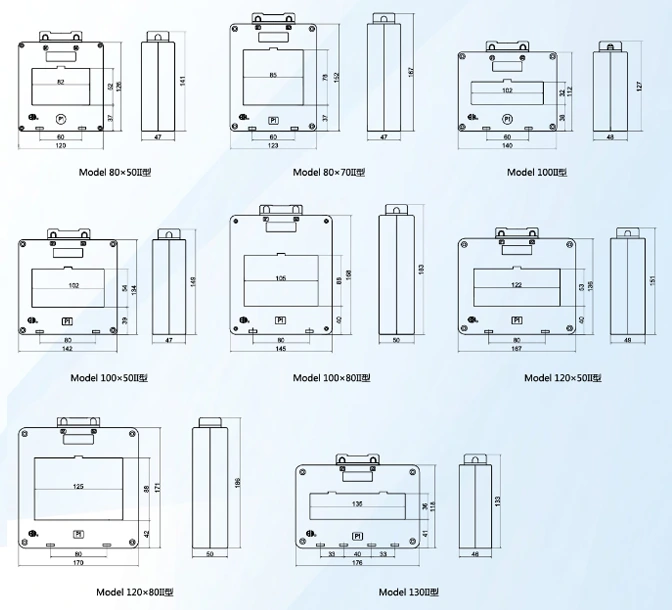

| Modell | Cutline Dimension (MM) | Wndow Dimersion (mm) | Instalationsdimension (mm) | Instalationsmetod | |||||||
| W | H | D | b | a | e | M | N | ||||
| 20ii | 49 | 101 | 45 | 27 | 21 | 32 | 17.4 | 58 | |||
| 30ii | 60 | 101 | 45 | 28.5 | 34 | 32 | 28.4 | 58 | Ae | ||
| 30ii-2 | 60 | 87 | 35 | 21.5 | 31.5 | 31 | 34 | 58 | Ae | ||
| 40ii | 75 | 103 | 45 | 27 | 41.5 | 31 | 45 | 58 | Ae | ||
| 50ii | 87 | 113 | 46 | 33 | 52 | 32 | 30 | 58 | Ae | ||
| 60ii | 98 | 115 | 46 | 34 | 62 | 32 | 42 | E F | |||
| 60x50ii | 100 | 141 | 46 | 37 | 62 | 52 | 42 | E F | |||
| 802 | 118 | 119 | 46 | 34 | 82 | 32 | 60 | E F | |||
| 80x50ii | 120 | 141 | 47 | 37 | 82 | 52 | 60 | E F | |||
| 80x70ii | 123 | 167 | 47 | 37 | 85 | 78 | 60 | E F | |||
| 100ii | 140 | 127 | 48 | 38 | 102 | 32 | 60 | E f | |||
| 100x50ii | 142 | 149 | 47 | 39 | 102 | 54 | 80 | E F | |||
| 100x80ii | 145 | 183 | 50 | 40 | 105 | 88 | 80 | E F | |||
| 120x50ii | 167 | 151 | 49 | 40 | 122 | 53 | 80 | E F | |||
| 120x80ii | 170 | 186 | 50 | 42 | 125 | 88 | 80 | E F | |||
| 130ii | 176 | 133 | 46 | 41 | 135 | 36 | 33 | 40 | 33 | E F | |
| 150ii | 195 | 155 | 50 | 42.5 | 155 | 54 | 100 | D | |||
| 180ii | 224 | 133 | 48 | 41 | 181 | 36 | 45 | 45 | 45 | E f | |
| 200ii | 244 | 133 | 51 | 41 | 204 | 34 | 50 | 50 | 50 | E F | |
| 220x50ii | 280 | 190 | 60 | 60 | 225 | 55 | 65 | 54 | 65 | E f | |
| 170x100ii | 257 | 220 | 61 | 50 | 170 | 105 | 40 | 75 | 40 | E f | |
| 100x140ii | 205 | 260 | 60 | 51 | 105 | 142 | 50 | D | |||
| Modell | 20ii | 30ii | 30ii-2 | 40ii | 50ii | 60ii | 60x50ii | 802 | |
| Max bushar storlek/antal | 20x10/1-2 | 30x10/1-2 | 30x10/1-2 | 40x10 / 1-2 | 50x10/1-2 | 60x10/1-2 | 60x10/2-3 | 80x10/1-2 | |
| Noggrannhetsklass | 0,5 1 | 0,5 1 | 0,5 1 | 0.2 0,5 1 | 02 0,5 | 0.2 0,5 | 0.2 0,5 | 0.2 0,5 | |
| Primärström/sekundär Ström (a) |
Klassad börda (VA) | ||||||||
| 100 | 5 | 2.5 | 25 | 2.5 | 25 | ||||
| 125 | 2.5 | 25 | 2.5 | 2.5 | |||||
| 150 | 25 | 2.5 | 2.5 | 2.5 | 2.5 | ||||
| 200 | 5 | 5 | 5 | 5 | 5 | ||||
| 250 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 300 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
| 400 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
| 500 | 5 | 5 | 10 | 10 | 10 | 10 | 10 | ||
| 600 | 5 | 5 10 15 | 10 | 10 | 10 | 10 | |||
| 750 (800) | 5 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | |||
| 1000 | 15 | 15 | 15 | 15 | 15 | ||||
| 1200 (1250) | 20 | 20 | 20 | 20 | 20 | ||||
| 1500 (1600) | 20 | 20 | 20 | 20 | |||||
| 2000 | 20 | 20 | 20 | ||||||
| 2500 | 30 | 30 | |||||||
