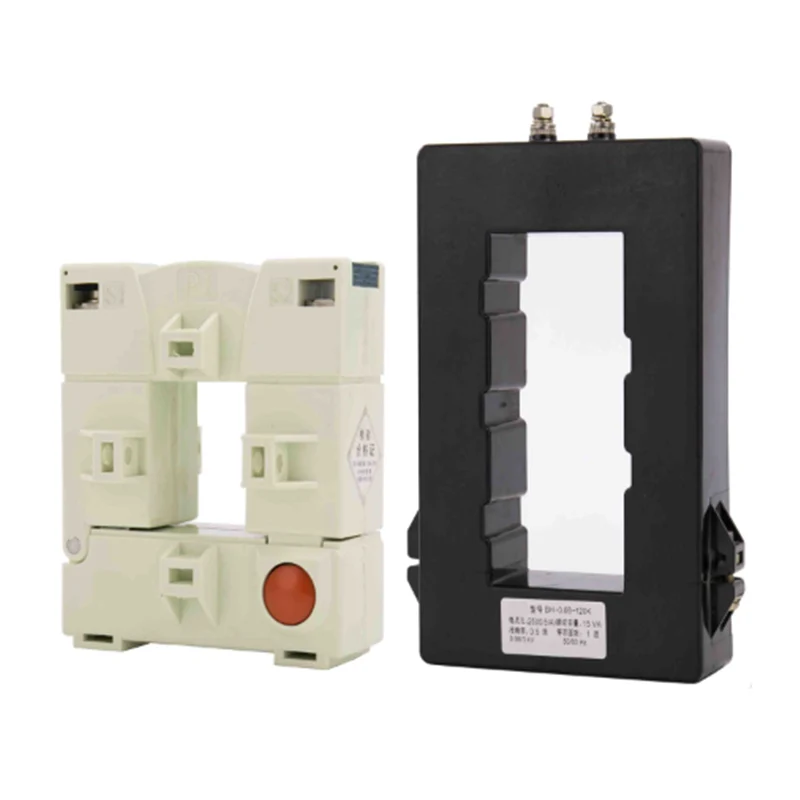

BH- 0,66 serie K nuvarande transformatorer

BH-0,66 Series K nuvarande transformatorer är den delade kärntypen CT. Huvudsakligen används för kabel- eller busstångsapplikationer och för aktuell mätning och övervakning. Den delade kärndesignen gör det möjligt att öppna, installeras och stängas utan att koppla bort den krets som den är ansluten till. Obs: Tänk på att öppet cirkulerad sekundärlindning är strängt förbjudet under CT-installationen, för att undvika skador på CT såväl som personskador och olyckor.

Skicka förfrågan

Produktbeskrivning

BH- 0,66 Series K strömtransformatorer Öppen typströmstransformator och används huvudsakligen i kabel- eller bussstång genom, som används som mätning och övervakning av ström och monteras i en situation med strömförsörjning.

Obs: Monteringen av den nuvarande transformatorn, den förbjuder de två öppna, för att undvika skador på den nuvarande transformatorn och undvika utrustning eller personskadolycka.

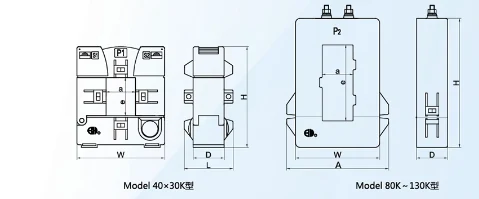

Specifikationer och dimensioner

Modell	Konturdimension (mm)						Fönsterdimension (mm)
Modell	A	W	B	H	D	L	a	e
40x30k		99		114	35	55	33	43
80k	117	95	143	158	35	35	35	85
120K	142	120	190	205	38		55	125
130K	147	125	202	214	42		55	138

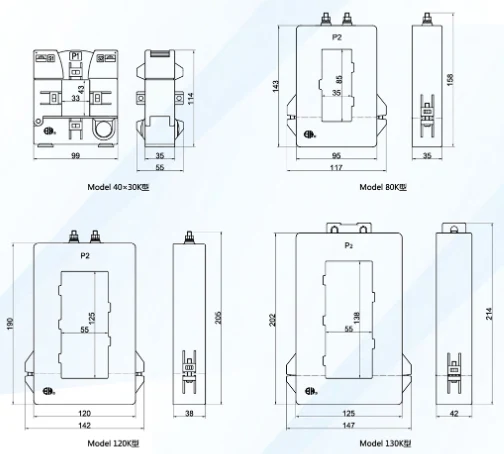

Diagram

Tekniska parametrar

Modell		40x30k	80k	120K	130K
Noggrannhetsklass		0,5 1	0,5 1 2	0,5 1	0,5 1
Primärström/sekundär Ström (a)		(VA) klassad börda (VA)
200	5 (1)	25	25
250		25	25
300		25	25
400		2,5 5	25
500		2,5 5	2,5 5
600		2,5 5	2,5 5
750		5 10	2,5 5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				20 30	20 30
5000				20 30	20 30

Bländarval

Avsnitt (M㎡) Antal kärntrådar		16	25	35	50	70	95	120	150	185	240
1core	Vv	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1core	Yjv	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2Cores	Vv	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2Cores	Yjv	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3CORES	Vv	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3CORES	Yjv	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4CORES (3+1)	Vv	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4CORES (3+1)	Yjv	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4CORES	Vv	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4CORES	Yjv	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723
